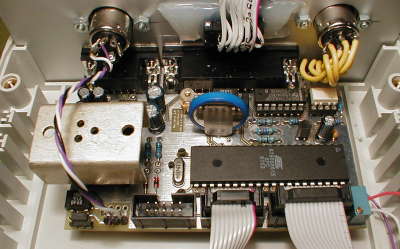

Die neue Hardware für den Digitalteil ist mittlerweile fertig. Verwendet wird ein Atmel AVR 8515. Die Stromläufe und das Layout liegen im EAGLE 4.0-Format vor. Als Anzeige wird ein 2-zeiliges, 16-stelliges LCD-Modul verwendet. Der auf dem AVR-Board vorhandene RS232-Wandler für die serielle Schnittstelle sowie der 25-polige Sub-D-Stecker können unbestückt bleiben.
Die Firmware ist fertiggestellt, jedoch mit vielen Zusatzfunktionen versehen, die ich für einen speziellen Anwendungsfall benötigt habe (Ãœbertragung der Messdaten über das Stromnetz). Für den Standaloneeinsatz müsste die Firmware “ab-gespeckt” werden, leider fehlt mir momentan die Zeit dazu.

Stromläufe und Layout im EAGLE 4.0 Format (Stromläufe auch in PDF):
Universal Atmel AVR 8515-Board
Ultraschall Analogteil

Bei Interesse: E-Mail Adresse auf der Kontakt-Seite
